Quelques infos et photos sur le montage d'une CT1 REV A dans un FALCON.

Le vue d'ensemble de la carte. Je vais décrire les points de la gauche vers la droite.

SW est l'interrupteur de la carte.

Les 2 P9 vont sur P9 (trop fort !!) situé en bas à gauche de l'alimentation

R221 et R217 ne vont pas très loin …

ACIA va sous l'alimentation. Je n'ai pas tout démonté, mais c'est assez bizarre le branchement :

Le fil est soudé sur les pâtes 3 et 4 du U24. Les pâtes sont soulevé / coupé de la carte mère.

On passe a la partie suivante, DSP. Ce fil va sous le lecteur de disquette, CI U38. Bizarre la soudure

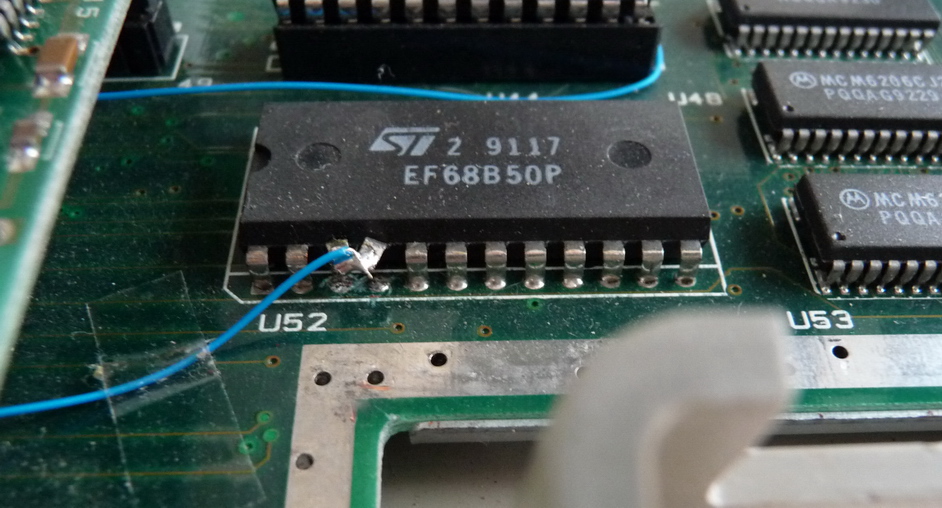

Encore un ACIA. Il va faire le U52; juste au dessus des ports souris et joystick.

La encore, les 2 pâtes sont soudées, et coupées de la carte mère.

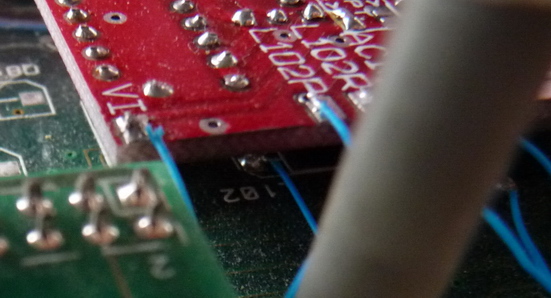

Les 2 L102 sont soudé sur la carte mère juste sous la CT1

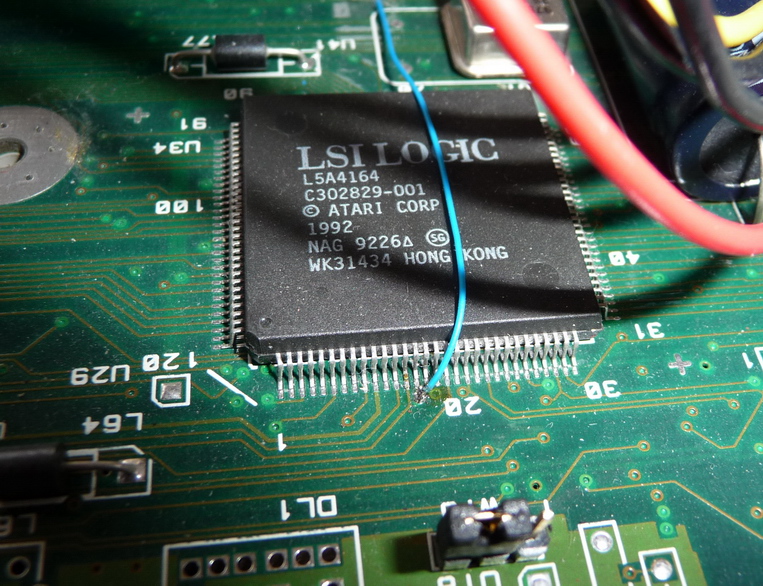

Et pour finir, VID est soudé sur le LSILOGIC (U34).

Voilà, c'est tout. Bon, comme d'hab, aucune responsabilité de ma part en cas d'erreur, et de tout le reste. Les fautes, c'est pareil au même.

Tophe
